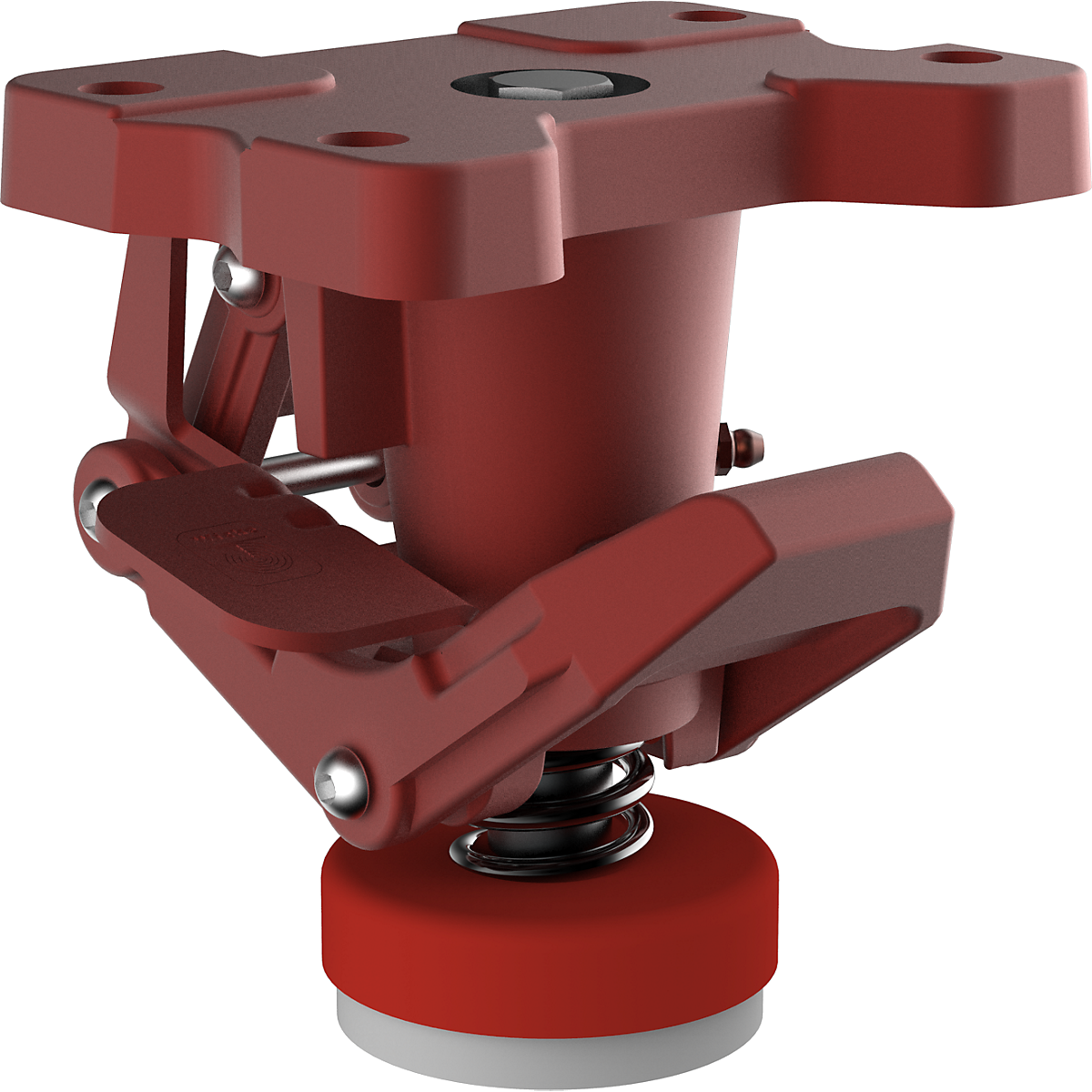

Pé imobilizador dimensões da placa 152 x 115 mm

O pé imobilizador é uma ajuda para fixar imediatamente um aparelho móvel numa posição fixa. É apenas utilizado para a fixação, não é dada uma função de elevação. O pé imobilizador é montado como padrão na parte inferior de um aparelho ao lado de uma roda orientável ou uniformemente entre duas rodas. A distância entre a aresta superior da placa base e o chão deve ser de 200 mm. Quando a alavanca de pé é acionada, a altura do aparelho é alterada, fazendo com que o elemento de borracha entre em contacto com o chão. Isto fixa o aparelho contra o chão com uma força de pressão de 100 daN. Quando acionado, a(s) roda(s) orientável(eis) posicionada(s) lateralmente não pode(m) ser girada(s). A altura do aparelho é alterada por meio de um sistema de alavanca basculante. Através do sistema de alavanca basculante, a alavanca de pé é comutada através de um ponto morto, mantendo assim a altura de construção de 200 mm com uma carga correspondente de 100 daN. Altura de construção acionada: 207 mm. Altura de construção não acionada: 164 mm. A força de acionamento até à posição do ponto morto é de aprox. 30 daN. Um acionamento breve da alavanca de desbloqueio lateral, com uma força de aprox. 10 daN, coloca o pé imobilizador novamente na sua posição inicial. Pintado a vermelho fogo (RAL 3000).
